埋弧焊燒結(jié)焊劑的成分及作用


燒結(jié)焊劑通常由造渣的礦物材料，氧化物、合金化元素和變質(zhì)處理組成物，粘結(jié)劑3種基本的組成物夠成。

1.礦物材料

燒結(jié)焊劑造渣的基本材料是由復(fù)雜的氧化物類、鹽類、礦物類、巖石類組成。一般要求礦物成分波動較小或者化學(xué)成分波動不超過標準規(guī)定的范圍。

高堿度的燒結(jié)焊劑比酸性焊劑具有更大的優(yōu)越性，保證焊縫金屬具有良好的結(jié)晶條件，并促使熔敷金屬去硫。燒結(jié)焊劑由于造渣部分是由氧化物和不易氧化的金屬組成，因此保證了合金元素從焊劑向焊縫金屬中過渡，對于高合金鋼燒結(jié)焊劑尤為重要。在燒結(jié)焊劑的組成中，存在著活性大的還原劑，應(yīng)用大量的氧化物，焊縫金屬很容易被氧化，因此高合金鋼用的燒結(jié)焊劑一般采用氟化物材料。

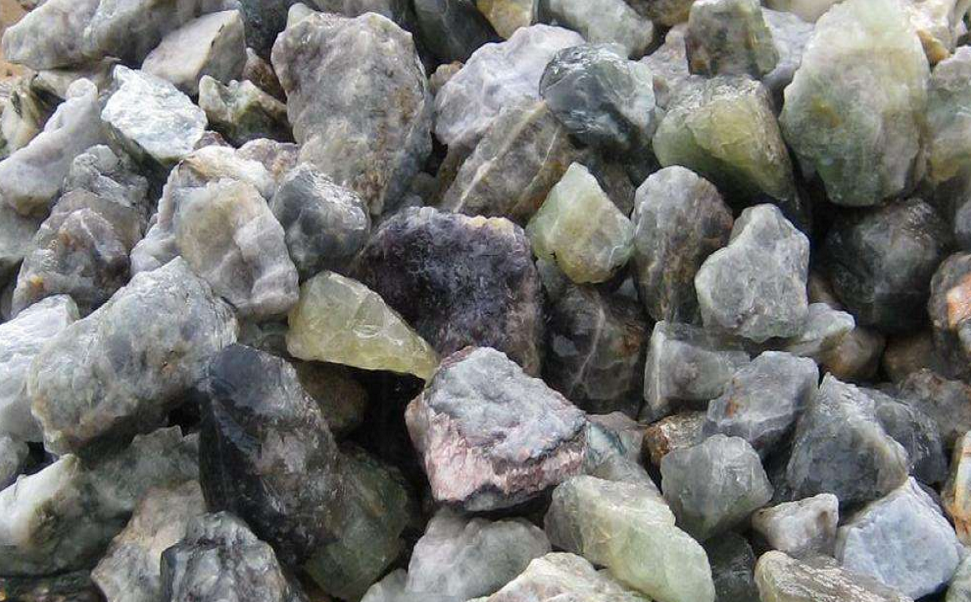

造渣材料的化學(xué)成分和物理性能決定焊劑的工藝性能，選擇造渣劑應(yīng)該考慮熔渣具有一定的粘度和較低的熔化溫度，同時也要有足夠的液態(tài)凝固溫度范圍。其主要材料是螢石和鈦白粉。螢石是燒結(jié)焊劑中必需的組成物，另外也是提高抗氣孔性能的物質(zhì)。

為了提高電弧穩(wěn)定性，希望焊劑的造渣劑中含有低電離位的物質(zhì)。堿性氧化物、堿土金屬、鈦等合金元素就是這樣的物質(zhì)。在電弧氣氛中，含氟和氧的數(shù)量增加時，電弧穩(wěn)定性急劇下降，因此焊劑中螢石的含量受到限制。此外，所有用來制造燒結(jié)焊劑的材料都應(yīng)該嚴格限制S、P含量。對于一般的材料，符合焊條藥皮標準和工藝性能要求就能適合于燒結(jié)焊劑的生產(chǎn)。

2.純金屬、鐵合金

燒結(jié)焊劑的合金劑、脫氧劑一般是鐵合金和純金屬。合金劑加入量應(yīng)按相應(yīng)的熔敷金屬要求的化學(xué)成分來確定。焊劑向焊縫金屬過渡合金元素的過渡系數(shù)與合金元素與氧的親和力、熔渣組成、熔渣組成、合金劑在焊接熔池中的濃度等因素有關(guān)。用過渡系數(shù)（焊縫金屬中某元素的含量與焊劑中某元素含量之比）來評價燒結(jié)焊劑中各種合金元素的利用程度。

燒結(jié)焊劑常用的合金劑有硅鐵、錳鐵、鉬鐵、釩鐵、鎢鐵和其他鐵合金。根據(jù)不同的要求，有時加入一些碳素物質(zhì)（石墨、金剛砂），甚至使用金屬碳化物。

有的合金劑與氧有很高的親和力，例如硅、錳，既是合金劑同時也是焊縫金屬的脫氧劑。大多數(shù)情況下，燒結(jié)焊劑中加入較多的活性脫氧劑，例如鈦鐵和鋁鐵，這些鐵合金同時也收到了變質(zhì)劑的作用。為了使熔敷金屬還原得更加成分和調(diào)整充分，在燒結(jié)焊劑中也加入了復(fù)合合金，例如硅鈣合金、硅鋁合金、鎂合金等。

在燒結(jié)焊劑中加入合金劑、脫氧劑和變質(zhì)劑，雖然改善了焊縫金屬的組成和金相組織，但也影響了焊劑的焊接工藝性能。這是因為，氧化還原過程中，合金劑氧化過渡到造渣中的氧化物有時數(shù)量比較大，可能改變?nèi)墼奈锢硇阅堋?/span>

3.粘結(jié)劑

制造燒結(jié)焊劑的粘結(jié)劑通常采用硅酸鉀鈉水玻璃。水玻璃的密度在1.35-1.42g/cm3范圍內(nèi)。除水玻璃之外，也有各種有機粘結(jié)劑、膠質(zhì)物質(zhì)、漆質(zhì)物質(zhì)和其他粘結(jié)劑。

鞏義市豫林焊材有限公司生產(chǎn)經(jīng)營埋弧焊焊劑有19年的歷史，年產(chǎn)量達到燒結(jié)焊劑5萬噸，熔煉焊劑0.5萬噸。服務(wù)國內(nèi)鋼結(jié)構(gòu)公司，電廠鍋爐，油氣管道公司，大型機械設(shè)備制造公司，軋輥修復(fù)等。采用高級配方和原材料，生產(chǎn)的焊劑質(zhì)量高，性能穩(wěn)定，深受客戶好評。 歡迎新老客戶致電來訪。





參考文獻：http://xueshu.baidu.com/s?wd=paperuri%3A%283560c29b38911b56cfe4a47729ec1d5a%29&filter=sc_long_sign&sc_ks_para=q%3D%E4%BD%8E%E7%A2%B3%E9%92%A2%E7%94%A8%E7%83%A7%E7%BB%93%E7%84%8A%E5%89%82%E5%9F%8B%E5%BC%A7%E7%84%8A%E7%84%8A%E7%BC%9D%E5%8C%96%E5%AD%A6%E6%88%90%E5%88%86%E5%AF%B9%E7%84%8A%E7%BC%9D%E6%9C%BA%E6%A2%B0%E6%80%A7%E8%83%BD%E7%9A%84%E5%BD%B1%E5%93%8D&sc_us=9381026880219248433&tn=SE_baiduxueshu_c1gjeupa&ie=utf-8
