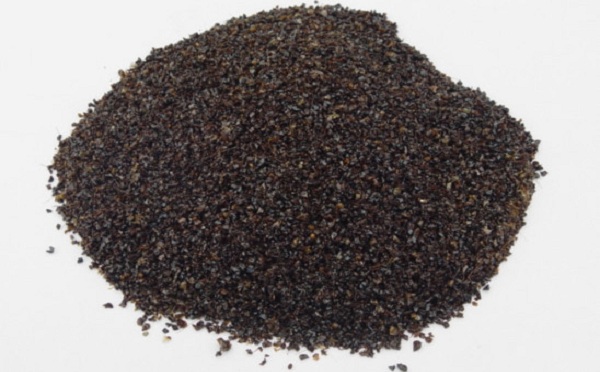

埋弧焊焊劑的廣泛使用相信大家有目共睹，今天我們就來了解一下焊絲對埋弧焊焊劑工藝性能及質量有什么要求。
    1、埋弧焊焊劑應具有良好的冶金性能，焊接時配以適當的焊絲和合理的焊接工藝，焊縫金屬應能得到適宜的化學成分和良好的力學性能（與母材相適應的強度和較高的塑性、韌性）以及較強的抗冷裂紋和熱裂紋的能力。
    2、埋弧焊焊劑應具有良好的工藝性、電弧燃燒穩定、熔渣具有適宜的熔點、黏度和表面張力。焊道與焊道間及焊道與母材間充分熔合，過渡平滑沒有明顯咬邊，脫渣容易，焊縫表面成形良好，以及焊接過程中產生的有害氣體少。
    3、埋弧焊焊劑要有一定的顆粒度，并且應有一定的顆粒強度，以利于多次回收使用。焊劑的顆粒度分為兩種：普通顆粒度焊劑的粒度為2.5～0.45mm(8～40目),用于普通埋弧焊和電渣焊；細顆粒度焊劑的粒度為1.25～0.28mm（14～60目），適用于半自動或細絲埋弧焊。其中小于規定粒度60止以下的細顆粒不大于5%，規定粒度14目以上的粗顆粒不大于2%。
    4、埋弧焊焊劑應有較低的含水量和良好的抗潮性，出廠焊劑含水量的質量分數不得大于0.10%,焊劑在溫度25℃、相對濕度70%的環境條件下,放置24h,其吸潮率不應大于0.15%。
    5、埋弧焊焊劑中機械夾雜物（碳粒、生料、鐵合金凝珠及其他雜質）的含量不得大于焊劑質量分數的0.30%；
    6、埋弧焊焊劑應有較低的S、P含量，一般為S≤0.06%,P≤0.08%。
    以上就是“焊絲對埋弧焊焊劑工藝性能及質量的要求”的全部分享了，如果您還有想要了解的知識，請持續關注我們的網站。
